振動篩技術熱點

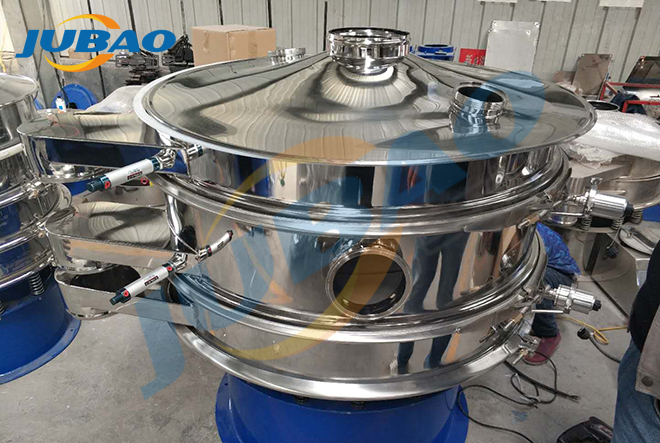

振動篩技術熱點-篩機大型化問題
國內學者談篩機發展必談大型化，引起各方注意，企業甚至不惜花巨資引進國外大型篩機技術，現在看來有的引進是失敗的，沒有必要的，很顯然水士不服。需多談大型篩機可靠性及影響可靠性因素，因此，大型化方向一定要準。
a.硬件要好
比德國 KHD 公司、Schenck 公司、美國 Tabor 公司起步晚的美國 Conn Weld 公司憑借其堅實的基礎工作快速發展。篩機都采用 CAD進行有限元結構和動態分析，有美國***設備化驗和檢驗，下料采用高壓水切割機，由數控機床制造，在高標準工作房中裝配，后采用噴丸、噴漆處理。其產品基本沿用幾十年來美國 Allis 和 Tabor 公司結構和技術，作了些改進，但等厚篩做到 39 m2 ，直線篩。國內單位想花錢買人家圖紙，引進技術做到27 m2時要注意，知其產品好，更要知其硬件基礎好。
b. 結構應簡單，可靠性才高
國外幾大篩機制造公司在特殊領域使用的篩機研究較深，在大型化方面，結構和技術基本未變，德國 KHD 公司研發的三通道大型篩未見發展，其大篩機 USL 4.5 m×6.75m 結構未變，采用自同步技術，世界大的篩機還是德國Sieb Technik 公司的 50 m2 、寬 5.5 m 的單層直線篩，與 Schenck 公司的大產品單層直線篩寬 4m、長 8.5 m 的結構基本一樣，只是前者用了四個小點箱式激振器，后者用了兩個大點箱式激振器。另外日本神戶制鋼所大的篩機 HLW 型 (寬 4.8 m、長7.1 m) 也是采用美國 Low Head 型激振器結構，后來改為水平放置激振器。美國的 Tabor 公司大篩機是單層直線篩 3.7 m×7.3 m，結構未變，只是使用三個箱式激振器。而國內花樣特多，結構也在變化，有的大型化甚至背離發展方向。由好幾臺 2 m×3 m 小篩機組合在一塊，就能生產大平米篩機，就叫大型化3073 雙層圓篩都采用雙激振器，但結構相差很大，我公司 2DYK 型二激振器放在層篩面之上，采用塊偏心，同步帶同步，國內同步帶壽命 6 個月以上，日本 (川崎公司的特大 E 型 3 m×10.8 m) 和美國也都采用同步帶技術，維修十分方便。據我所知國外篩機公司大型圓篩還沒有使用同步器的。國內有的單位采用齒輪同步器 (相當于減速器結構)，用了五齒輪強迫同步和瓣形聯軸器 (不是傳動) 聯接，且軸偏心(單件質量太大)，結構復雜，重量重，可靠性低，噪聲也大，精加工要求精度高。這些圓篩都已達 3.6 m×7.3 m，且是雙層篩。直線篩有綜合美、德、日、蘇的 DZS 篩機，其為雙通道結構，雙通道加中間側板的目的是想增加篩機橫梁剛度，因工作中橫梁中間動應力、動應變大，一般疲勞斷裂在中間，同時使用不參振同步器，這樣，結構復雜，制造要求高。
c. 適應市場的技術發展
中國礦大和中國科大在煤炭深度篩分 (25 mm、13 mm、6 mm，水分 10% 以上粒級) 和脫水、脫介篩機大型化方面作出了貢獻。BHS 型分級篩機技術特點是：大振幅、大振動強度，參振質量輕，大跨度雙激振器自同步直線運動，集中受力件帶動篩網參振，分 3~4 段立振動，二次隔振，篩網為彈簧鋼插入式。結構復雜，但解決了問題，篩分效率達 85% 以上?，F(xiàn)場使用大已達 37m 2。中國礦大的 CWS 型篩機超靜定網梁激振的大型篩也是通過大振幅、大振動強度脫水、脫介，已生產出 3.6 m×6.0 m 篩機。國內使用等厚篩越來越多：?jiǎn)螌拥诫p層，三段到五段不同傾角轉變，激振器絕大部分用整箱體激振器，大已達 3.1 m×9.1 m。以上這些篩適用于煤炭行業，都能達到高效篩分，高效脫水、脫介的效果。國外現研制一種梯流篩，用于難篩分物料，為了克服堵孔，通過一端固定，一端自由的懸臂梁 (篩條) 的彈性振動來篩分。如：篩機頻率為800~1 100 r/ min;篩條為 f4 mm;彈性模量為 2×11 310 Pa;比重為 7 800 kg/ m 。從彈性篩分理論中計算得知篩條長度應為 155~200 mm，此長度使得篩條一階振動頻率與篩機頻率相近。冶金行業中冶金廠燒結礦篩分用的振動篩，國內已發展為三軸橢圓等厚冷礦篩，能有效地篩分細料度的顆粒，篩分效率高。
振動篩技術熱點-篩機小型化問題
細聚酯篩網 (0.5 mm 以下) 制造水平極低，連國外已少見的直線篩振動電機擺放方向，國內幾乎都用，不合理。Derrick 公司生產的篩機用于廣西龍灘水電站是世界上先進小型篩機，采用上下擺放雙長筒振動電機，篩體用剪切橡膠彈簧懸掛式安裝，為了與篩面弧形緊密配合，用高性能膠粘緊篩體成弧形，各處密封很好，不漏篩上物。篩面已達篩孔，開孔率 45% 水平，脫水效率可達 90% 以上。
振動篩技術熱點-三軸橢圓篩
a. 軸承外圈旋轉 (除此之外都是內圈旋轉)，外圈旋轉集中離心力作用面積比內圈旋轉大，內圈旋轉離心力作用面積處 (內圈的 1/ 3 處) 一般極易發生微粒剝落疲勞破壞，而外圈旋轉離心力作用面積大，軸承壽命長;
b.中間傳動軸小，如 Cedarapids 公司 2.1 m×6.0 m 橢圓篩中間軸只有 70 mm，為什么這么小，因?yàn)樗皇茈x心力，只傳遞電機過來的扭矩給對面偏心塊;
c.側板上開孔小 (不像日本神戶制鋼所篩機側板開這么大口)，這樣對篩機強度和剛度影響小。軸承在側板外側受力，中間傳動軸小，中間軸罩體既能受上層物料的沖擊，又能加強篩機剛度;
d.采用流行的脹套 (皮帶輪) 和錐套 (軸承) 聯接，維修太方便;
e.皮帶輪用可調直徑帶輪，方便改變激振頻率。篩分效率高，可水平安裝，適用于移動式破碎篩分機組。國內橢圓篩發展很快，有仿制上面結構的 (ZST型)，有三軸、同步器不參振的，也有兩軸自同步的和強迫同步的 (2TYA 型)。同步器國外用得少，國內較熱衷。
振動篩技術熱點-準直線振動篩
準直線振動篩準直線就是近似直線，筆者認為：當橢圓長軸與短軸長度之比都為大于 5∶1 時，可認為是準直線運動;篩機水平安裝后不但不會影響而且有利于脫水、脫介。兩軸激振器水平安裝，反向旋轉是其特征。國外只有日本神戶制鋼所 HLW 型，國內在此方面發展較快，有引進日本的 ZK 型，唐山煤炭分院 ZKS 型(用不參振同步器)，有鞍山的 DZS 型 (用不參振同步器)。這些篩機側板較窄，組成篩框后，剛度強，需通過嚴格計算確定兩激振器的激振力中心離篩箱重心的高度，以確保入料、出料處橢圓長軸與短軸長度之比為大于 5∶1。
準直線振動篩-篩機標準要求
a.篩箱橫向擺動不大于 1 mm;
b.兩側板對稱點雙振幅差不大于 1 mm;
c.根據振動篩試驗方法 JB 4042-85 振動方向角第 2.5 點 (即兩側板中點對稱點) 方向角要求：設計值±5°。以上三點 (屬重要指標) 任一點超標，就判為不合格產品，同時對篩機的壽命 (特別是第 1 點) 是致命的?，F(xiàn)場篩機工作時，肉眼能看出以上三點是否超標。國外進口很多篩子，作者看過很多，其工作狀態極好，其篩子制造水平高。這就是國外篩子整機壽命能達 24 000 h 以上重要原因之一。國內有的廠家連中間罩都取消，加工精度達不到要求，加上后，以上三點又與標準相差很大。
